立式生物质炭气联产设备，以各种生物质为原料，单台最大处理能力为5T/h。产炭率约25-30%，炭化时得到的可燃气最大可供一台8吨的锅炉，可稳定实现炭、气联产。

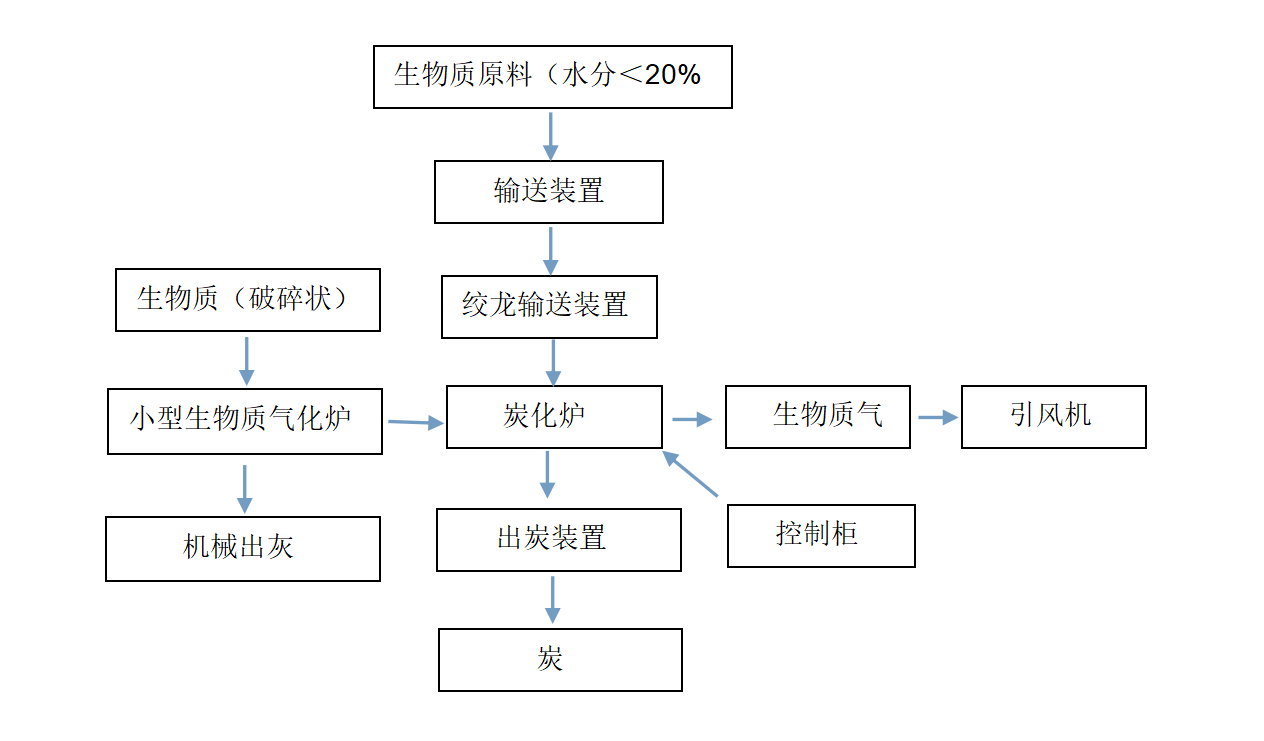

一、工艺流程

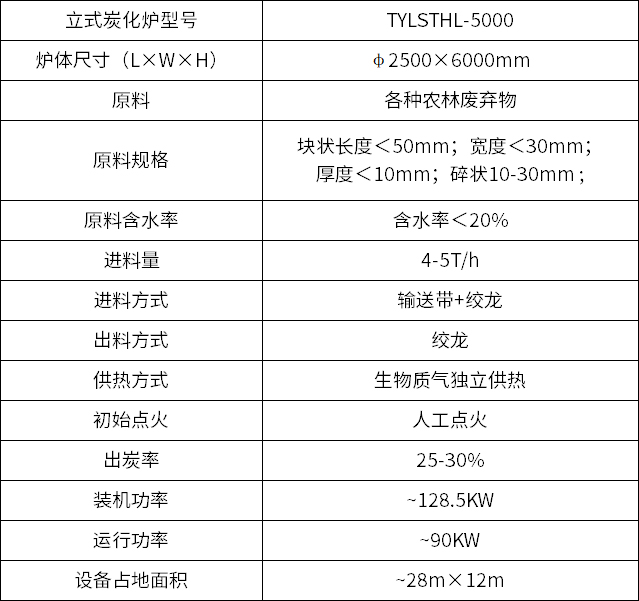

二、设备技术参数

三、核心工艺特点：

1、采用立式密闭连续炭化结构，物料自上而下均匀受热，炭化充分、停留时间可控，炭品品质稳定、产能高效。

2、以独立气化炉提供高温热源直接与物料换热反应，可燃气只是作为热载体参与换热，消耗了物理热，可燃组分没有消耗，回收了高热值的可燃气，实现一炉双效、能量梯级利用。

3、炭化过程产生的干馏气与气化炉可燃气统一收集、全部送入锅炉燃烧产汽，可燃气体全回收利用、无放空浪费。

四、设备优点

该立式碳化设备通过结构与流程优化，核心优势集中在热能利用率高、产能高、操作便捷性三大优点：

1、热能利用率高，碳化周期短，炭化效率高：该设备通过“生物质气直接供热+碳化装置”的组合设计，高温可燃气直接传递至碳化区，热能损耗低，能更快达到物料裂解温度，缩短整体碳化周期，大大提高炭化效率。

2、产能高，资源利用率高：单位时间处理量大，连续温度运行，产能高效，产出稳定。且原料热能高效利用，可燃气全回收，资源利用率高、热能损耗低。

3、操作与维护更便捷，适配性强：传统设备结构复杂，且检修空间受限；该立式结构简单，物料从上部进料、底部出料，依托绞龙实现自动化排碳，减少人工干预，同时立式布局节省地面空间，对生产场地的适配性优于传统大型碳化设备。

五、适用场景

 适用于农林废弃物资源化、生物质炭加工、能源供热、工业园区集中供汽等项目，具备投资省、回报率高、运行灵活等优势。
